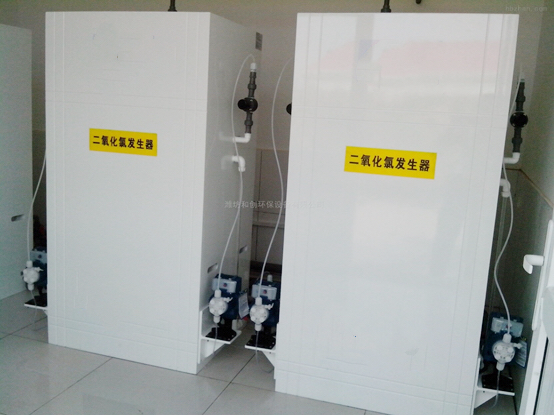

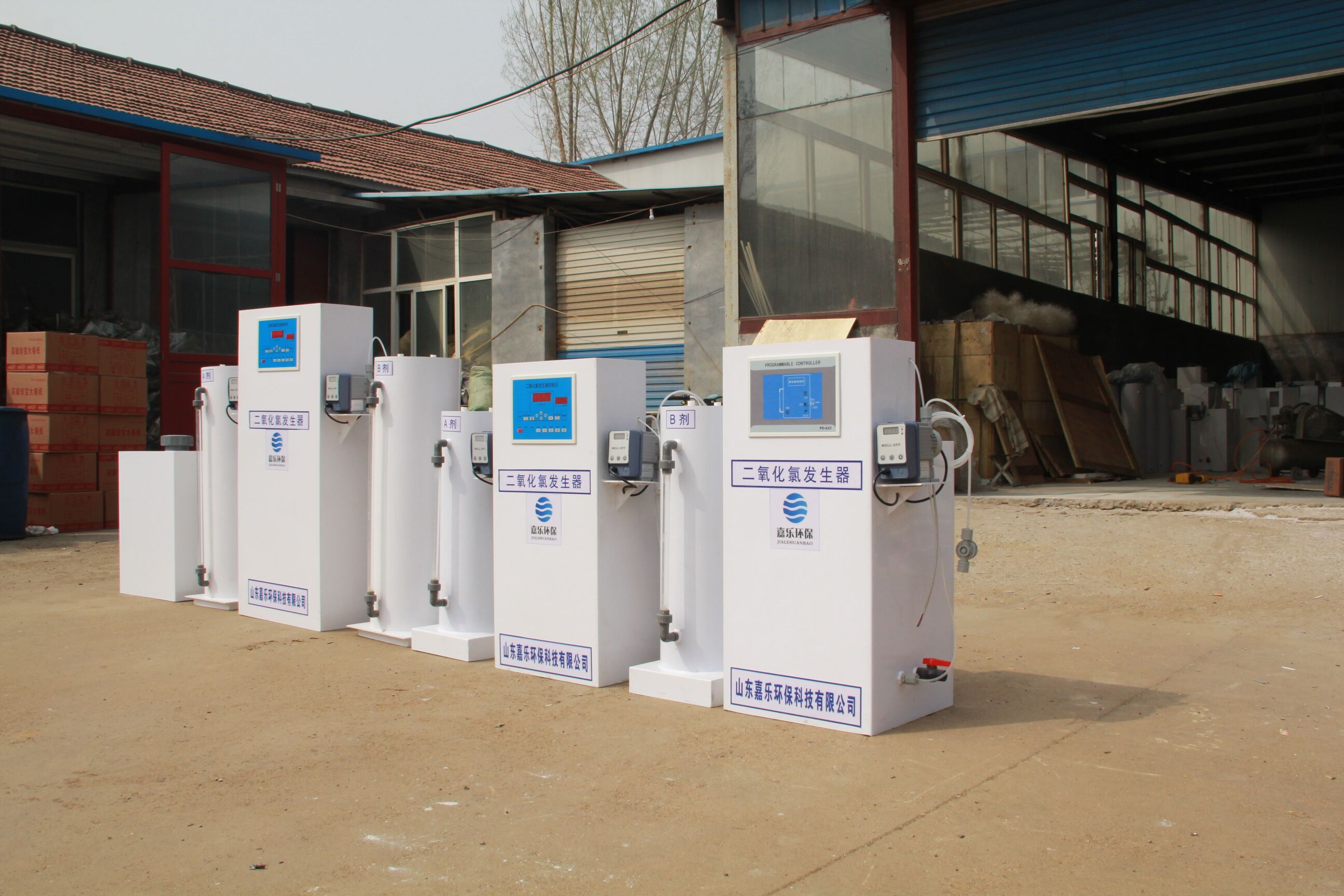

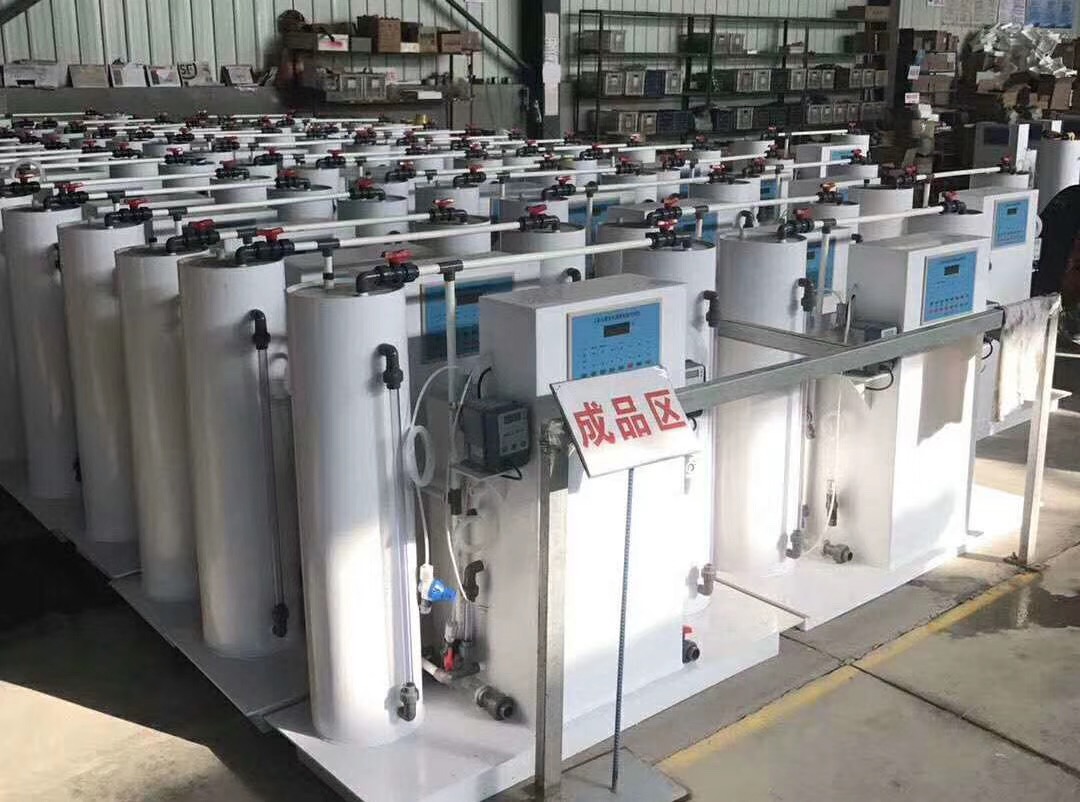

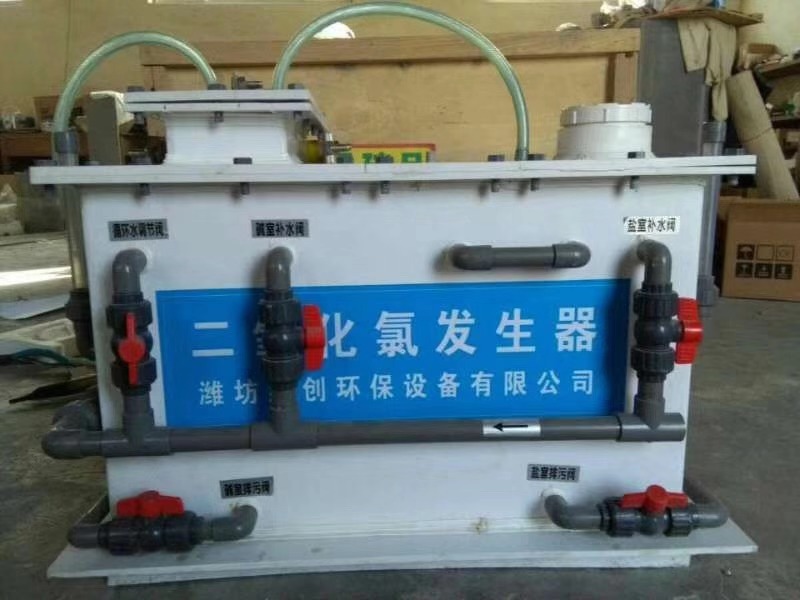

化学法二氧化氯发生器

　　化学法二氧化氯发生器是潍坊绿然环保设备有限公司研发生产的新产品，该产品采用化学法工艺，是以氯酸钠和盐酸做为原料制备二氧化氯和氯 气的混合消毒液设备，其主要用于生活饮用水、游泳池、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。

　　一、结构特征及工作原理：

　　一）总体结构及工作原理

　　总体结构：发生器由供料系统、反应系统、控制系统和安 全系统构成：发生器外壳为PVC材料。

　　工作原理：化学法二氧化氯发生器由计量泵将氯酸钠水溶液与盐酸溶液输入到反应器中，在温度和负压下进行反应,产出以二氧化氯为主、氯 气为辅的消毒气体，经水射器吸收与水混合后形成消毒液后，通入被消毒水中。

　　二）主要部件功能及工作原理

　　1）水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。被吸入的二氧化氯 气体在些与混合，形成消毒液，另外，水射器还用于原料罐原料的吸收。

　　2）计量泵：输送原料及调节流量。

　　3）反映器曝气口〔进气口〕：设备运行时的空气通道，安装时，可连接管道并通到室外，并保持与大气相通。

　　4）电接点压力表：电接点压力表是保护设备安 全运行的装置之一，其工作原理是：当水射器前端水压低于设定值时，该表控制计量泵停止进料。

　　5）原料液位传感器：原料液位传感器也是保护设备安 全运行的装置之一，它安装于两个原料罐底部，当一种原料用完时，计量泵将停止进料。

　　6）温度控制器：温度控制器是系统加热控制机构，它保障了氯酸钠和盐酸的化学反应温度。

　　7）控制器：控制器是化学法二氧化氯发生器的控制，它完成了系统的整个自动控制。

　　二、设备运行条件：

　　1、电源：AC220V 50HZ

　　2、加药 方式为连续或间断加药，根据季节和水质不同，加药时间、次数不等。

　　3、加药动力水为工业水或自来水。

　　4、使用的化学药品质量

　　盐酸：应符合GB320-93《工业用合成盐酸》中一级品标准，浓度为30%的液体。

　　氯酸钠：工业氯酸钠纯度99%的固体或浓度为30%的液体。

　　三、设备制造特点：

　　1、化学法二氧化氯发生器是自动控制运行的真空投加系统，操作放心。

　　2、发生系统氯酸钠转换率在85%以上。

　　3、控制系统采用微电脑控制，可实现自动恒温控制，缺料、欠压、保护功能。

　　4、设备布置工艺合理，管路、管件、阀门等配件布置美观大方，单元为部件在本公司装配固定好，在运输过程中不遗失、损坏。

　　5、框架内的结构、材质，能达到当地环境的防腐要求，并在此基础上选用优良产品。

　　五、设备安装条件要求：

　　1、化学法二氧化氯发生器设备应安装在室内，工作环境温度要15℃以上。

　　2、二氧化氯具有强腐蚀性，因此,在设备安装时应规避与其它设备置于同一房间。

　　3、设备间应铺设水泥地面，并有冲洗水源和排水下水道。

　　4、应在消毒间内安状换气扇，保持通风良好。

　　5、设备间应有压力水源，压力为0.2～0.4MPa。

　　6、设备间应有照明设施及220V,5A-10A单相三孔电源手插座一个。
