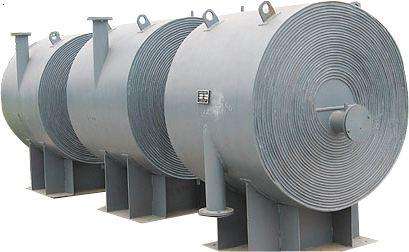

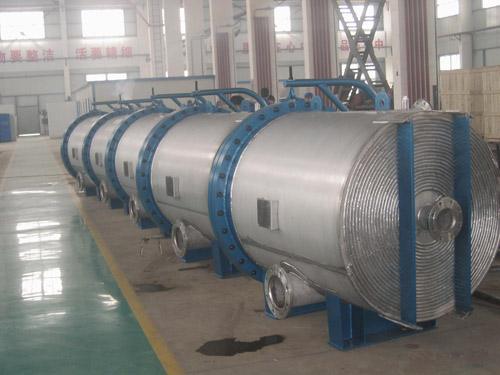

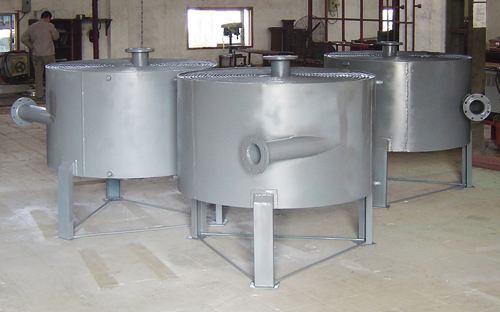

螺旋式换热器Ⅰ

螺旋式换热器是一种新型换热器，传热效率好，运行稳定性高，可多台共同工作。螺旋板式换热器是一种换热器设备，适用汽－汽、汽－液、液－液，对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式换热器。现行标准为JB/T4751-2003《螺旋板式换热器》。

 产品优点：

      1.传热效率高

      流体在螺旋板式换热器中做螺旋流动，由此产生的离心力提高了流体的湍流程度。此外，在通道中的定距柱也破坏了边界层而产生涡流。因此，在较低的雷诺数下就可以形成湍流，一般Re=1400~1800之间，低的在Re=500时就能形成湍流，视定距柱的布置情况和数目而定。

      2．两流体逆流和低温传热

      两种流体在较长的螺旋通道内可进行完全逆流的热交换。当两流体的进出口温度时，逆流的对数平均温度差要比并流、错流或折流时的大，因而单位面积的传热量也大。另一方面，如果要求单位面积传热量相等，则采用逆流传热就能以较小的对数平均温度差来完成。这对于低温热源的利用是十分有利的。

      3．不易结垢

      流体在螺旋板换热器中走的是单通道，它的允许流速又比其他类型的换热器高（通常，对粘度不大的液体为2米/秒，对气体为20米/秒），因此不易结垢。

      4.结构紧凑、不用管材、制造简便

      螺旋板式换热器是用金属板卷制的，因此没有管板、官箱等不起热交换作用的部件，在传热面积相同时，比列管式换热器紧凑得多，单位体积的传热面积约为列管式换热器的2~3倍。制造时机械加工量少，成本低。
